Pyronix kombinált, mikrohullámú és passzív infravörös
beltéri mozgásérzékelő
A KEZDETEK
A Pyronixot 1986-ban alapították, mára elismert elektronikus biztonságtechnikai gyártó- és fejlesztővállalat lett. A központ az Egyesült Királyságban található, Rotterham székhellyel. A HIKVISION 2016. május 19-én jelentette be a Pyronix felvásárlását.

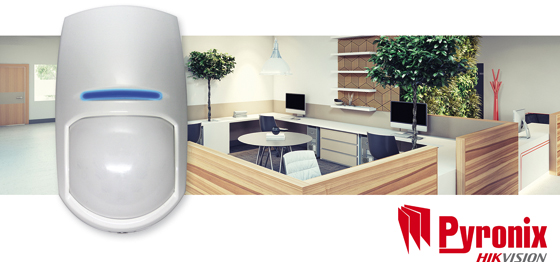

A KX15DT
A KX15DT egy kombinált, mikrohullámú és passzív infravörös szenzorral rendelkező beltéri mozgásérzékelő. A mikrohullámú rész a közeledő-távolodó, a PIR-rész az érzékelési mezőre merőleges mozgásra érzékeny. Mivel a technológia már ismert a piacon, így azokat a tulajdonságait érdemes megtekintenünk, amelyek különlegesek.
„X” sáv
Az érzékelő alkalmazott frekvenciája az „X” sávon belül helyezkedik el, ez 8–12 GHz-et jelent. A DT három verzióban kerül forgalomba: 9.87, 9.9 és 9.91 GHz, melyeket színkódok jelölnek, így könnyen azonosíthatóak. Az „X” sáv funkcióval olyan telepítések segíthetők, ahol több kombinált érzékelő kerül egy helyiségbe, általa elkerülhető a zavarás jelensége. Másik előnye az „X” sávnak, hogy kevésbé hatol át olyan anyagokon, mint az „S” sávos eszközök többsége (S sáv: 2...4 GHz).
Az IFT
Az IFT rövidítés arra utal, hogy minden KX-sorozatú eszköz speciális tűrésmezővel rendelkezik, mely segíti a téves riasztások elkerülését. Az eszköz alkalmazkodik a környezethez.
BlueWave
A BlueWave technológia több műszaki megoldás összevont elnevezése. A jelfeldolgozást külön algoritmus segíti, valamint a lencse fizikai szerkezete szintén a pontos működést támogatja: az aszférikus optika kedvezőbb feltételeket teremt az infraenergia begyűjtésére a környezetből.
Aszférikus optika
Az optikaszerkezet, köznevén „lencse”, 90 fokos lefedési teret és 15 méteres térvédelmi távolságot biztosít. Az aszférikus lencsénél – ellentétben a síklencsével – a fókuszáló felület és a pyroelem között nagyjából állandó a sugár, így mind a közeli, mind a távoli érzékelés homogén. Ezzel együtt a KX15DT rendelkezik „maga alá látó” zónákkal is.
A külső
Minden KX-sorozatú mozgásérzékelő azonos külsővel rendelkezik, a riasztás-visszajelző LED színe attól függ, milyen elem aktivált. Az eszköz mellé a dobozban mellékelt a fali, vagy mennyezeti szereléshez használható tartó, mely rejtett kábelvezetésre alkalmas. Így nem kell külön költséggel számolni, kész, gyári megoldás áll rendelkezésre.
A belső
A burkolat csavarral rögzített; mind a szabotázs-, mind a riasztáskimenethez tartoznak előre definiált EOL ellenállások, melyek jumperrel választhatók (például 5k6, vagy 1k). Ez nagyban segíti a telepítést, nem kell forrasztani. A mikrohullámú érzékelő tartománya egy potméterrel szabályozható 0 és 15 méter között. A kétféle (Duál Technológia) érzékelési mód jumperrel programozható, azaz van lehetőség ÉS / VAGY üzemmód beállítására.
A PIR oldal duálelemes kivitelű, két pyroelem felügyeli és dolgozza fel a bejövő energiát (74 db zóna segítségével). Itt rögtön van hibaszűrés, ha csak egy elem érzékel, nincs riasztás.
A digitális hőmérsékletkompenzálás olyan területen jöhet jól, ahol a környezet hőmérséklete közel lehet az emberi test hőmérsékletéhez. A KX15DT ilyenkor automatikusan állítja érzékenységét a tapasztaltaknak megfelelően.
Az optika mögött és az alaplapon is olyan szerkezeti elemek vannak, melyek elszigetelik az érzékelési csatornát a környezettől, így például apróbb bogarak nem jutnak a pyroelem közelébe, és nem okoznak kellemetlen téves riasztást.
A KX15DT EN50131 Grade 2 besorolással rendelkezik. (A KX sorozat Grade 3 kategóriába tartozó eszköze az „antimaszkos”, kitakarás ellen védett kivitel, a KX15DTAM).
Összességben a Pyronix KX15DT egy jó jellemzőkkel rendelkező duáltechnológiát használó beltéri eszköz, olyan extra funkciókkal, melyek a telepítés megkönnyítésére szolgálnak. Használata és megismerése egyszerű, próbálják ki!
