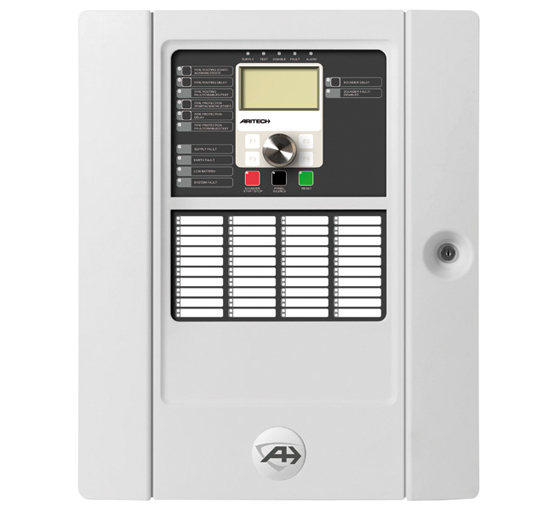

  2X tűzjelző rendszerek



Az Aritech legsikeresebb és leginnovatívabb termékének az elmúlt években a 2X tűzjelzőközpont-család bizonyult. A biztonságtechnika területén a tűzjelző rendszerek szigorú szabályozása miatt a termékek átfogó fejlesztése nem kifejezetten gyakori. Egy tűzjelző központ, fejlesztése bizony komoly előzetes piaci felmérést igényel.



A UTC Fire & Security évekig gyűjtötte az összes európai országból ügyfelei visz­szajelzését és a helyi szabályozásokat annak érdekében, hogy megalkothassa a legoptimálisabb tűzjelző központot.


■ A legfontosabb fejlesztési szempontok az alábbiak voltak:

  • versenyképes ár,
  • megbízhatóság,
  • felhasználóbarát kezelhetőség,
  • modern csatlakozófelületek (alaplapi USB és TCP/IP),
  • távoli elérhetőség,
  • grafikusszoftverhez-illeszthetőség,
  • szinte korlátlan bővíthetőség.


■ A 2X központ családban alapvetően három típus különíthető el:

  • 1 hurkos – nem bővíthető,
  • 2 hurkos – 2X-LB kéthurkos bővítőkártyával 4 hurokig bővíthető,
  • hurok nélküli ismétlő.

Valamennyi központ elérhető kisméretű és nagyméretű házban is. Természetesen amennyiben a 4 hurok nem volna elegendő a központok hálózatba kötésével gyakorlatilag korlátlan hurokszámú rendszer építhető.

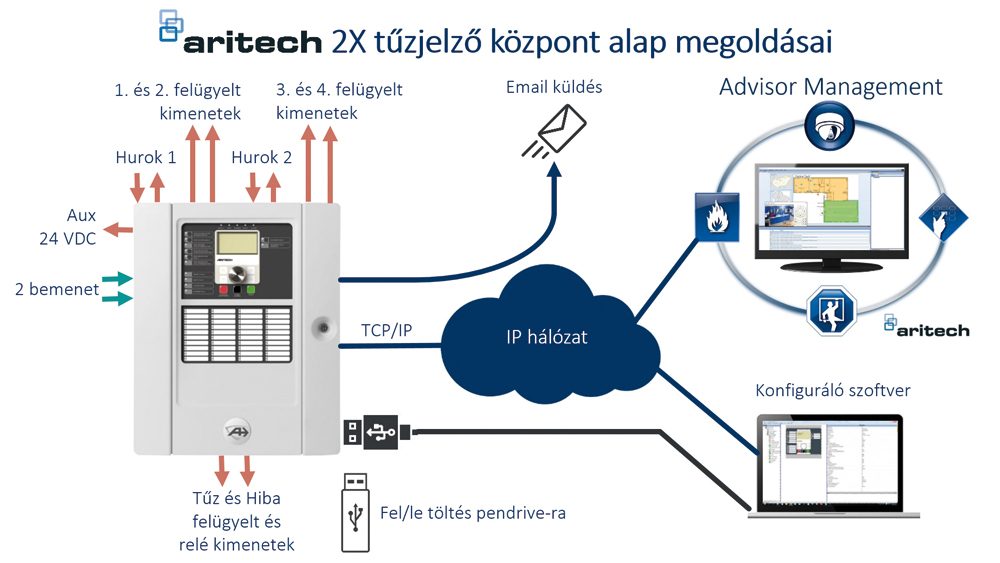

A központhoz lehet USB kábelen keresztül vagy TCP/IP-én is csatlakozni. Ha nem volna nálunk laptop, akkor az LCD kezelőfelületről akár pendrive-ra is menthetünk adatokat, konfigurációt.

A központ hurkonként két felügyelt sziréna, továbbá alaplapi összesített tűz- és hibakimenetekkel rendelkezik, így a kötelező átjelzéshez nincs szükség külön programozásra. Már a legkisebb – egyhurkos – típus is központszinten megfelel az OTSZ tűzjelző rendszer követelményeinek, hiszen rendelkezik két független felügyelt szirénakimenettel.

A 2X központok az Aritech2000 protokollú hurokeszközökkel kompatibilisek, de kiegészítő licenc vásárlása esetén az Apollo XP95 protokollú eszközökkel is használhatóak.

Valamennyi 2X központ hálózatba köthető. Rendkívül egyszerű módon konfigurálható, hogy a hálózat mely központjáról kezelhető vagy látható a hálózat bármelyik másik központja. A központokat összekötő kábelnek a gyári specifikáció szerint adatkábelnek kell lennie, a hazai OTSZ (162.§.) szerint pedig tűzálló kábel szükséges. A JE-H(ST)H kábel megfelel mind a gyártói, mind a hazai hatósági feltételeknek. Ezzel kihasználhatjuk a 2X hálózatba köthetőségét és akár 32 hurkos rendszert is építhetünk. Amennyiben még ennél is nagyobb rendszerre volna szükség, akkor kiegészítő licenccel az is lehetséges. Így gyakorlatilag magyarországi viszonylatban kimondható, hogy a 2X tűzjelző hálózat korlátlanul bővíthető.







A 2X központokhoz tartozó ingyenes, magyar nyelvű programozószoftver egyben a karbantartáshoz is használható, lekérdezhető minden fontos adat, az eszközök analóg értékétől a maximum 9999 eseményt tartalmazó naplóig.

A tervezéshez rendelkezésre áll az ugyancsak magyar nyelvű System Builder nevű hurokkalkulátor-program. A hurok hossza, az alkalmazott hurokkábel keresztmetszete, a hurokeszközök pontos típusa és száma alapján elvégzi a tervezéshez szükséges hurokkalkulációt, illetve a rendszerhez szükséges akkumulátorkapacitás-számolást.

Egyre gyakoribb megkeresés a piac részéről a régóta üzemelő Aritech FP-sorozatú tűzjelző központok cseréjének igénye. Mivel a 2X központok ugyanúgy kezelik az Aritech2000 hurokprotokollt, ezért ideálisak az elöregedett FP központok alternatívájaként. Ezt a cserét megkönnyítendő a UTC mérnökei beépítettek a konfigurációs szoftverbe egy speciális import funkciót, ami az FP központok konfigurációs mappáját megnyitva, az összes pontszerű érzékelő nevét és típusát átemeli az új 2X-es platformba. Ezzel jelentős időt megspórolva a telepítőknek.


ADVISOR MANAGEMENT
Integrált grafikus megjelenítőszoftver

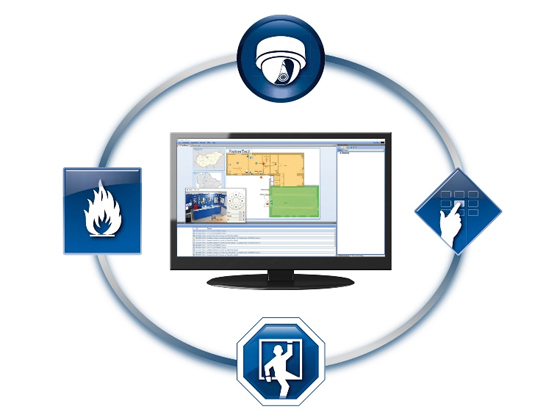

Az Advisor Management által egy olyan megoldást szeretnénk partnereink figyelmébe ajánlani, ahol a behatolásjelző-, beléptető-, tűz- és videorendszereket egy grafikus felületen keresztül tudják kezelni és felügyelni. Ahol egyszerre látják az egyes rendszerek eseménynaplóit és egy kattintással tudnak élő vagy rögzített videoképet meghívni az adott eseményhez. Az eszközök időszinkronizációjáért is a szoftver felel, melynek köszönhetően elkerülhetjük azt, hogy az egyes alrendszerek különböző belső órák szerint működjenek, és megnehezítsék egy esemény visszakeresését.

Amennyiben a tűzjelző rendszer grafikus megjelenítésére van szükség, a szoftver segítségével ez egyszerűen és gyorsan megoldható. Ekkor a központ elkészült konfigurációját exportálhatjuk egy speciális fájlba, amelyet az Advisor Management grafikus megjelenítő szoftver képes beolvasni és így megjeleníteni a központ valamennyi alkotóelemét elnevezésekkel együtt. Ez a funkció elérhető a többi integrált eszköz esetén is. Térképes megjelenítéshez ezután már pusztán csak annyi a dolgunk, hogy az eszközöket az alaprajzok megfelelő pontjain elhelyezzük.

Az Advisor Management szoftverből a 2X tűzjelző központ teljeskörűen kezelhető, de ez igény esetén operátoronként szigorítható is.

Azonban ez a szoftver nem pusztán 2X tűzjelző rendszerek grafikus megjelenítőjeként használható, mivel a szoftverbe integrálásra kerültek a TruVision videó, az Aritech FP-sorozatú tűzjelző központok, illetve az ATS Advisor Advanced és ATS Advisor Master behatolásjelző- és beléptetőrendszerek is.

A grafikus megjelenítőszoftver alkalmazását már kisebb projektek esetén is bátran ajánljuk, egyszerűen azért, mert a 21. században már nem szükségszerű és főleg nem hatékony minden eszközt kezelőegységről akár külön helyszínekről kezelni vagy vezérelni. Egyáltalán nem számít rendkívülinek, hogy a biztonsági őrök számítógép előtt ülve értesüljenek az egyes riasztásokról. A térképes megjelenítésnek köszönhetően akkor is könnyedén képesek behatárolni a riasztás helyét, ha csak néhány napja dolgoznak a védendő objektumban. Korlátlan számú klienskapcsolat révén minden szükséges ponton kezelhetővé válik a rendszerünk, melyhez egy adatbázisban tároljuk a felhasználók PIN kódját, fényképét és kártyaadatait is. Ennek az egy felületnek az ismeretével az egész biztonságtechnikai rendszert eddig sosem tapasztalt hatékonysággal tudjuk használni.

A biztonsági vezetők többféle szempont alapján készíthetnek riportokat jogosultságokról, hozzáférésről vagy az eseménynaplóból. A személyfán keresztül lekérdezhető, hogy az adott személynek melyik behatolásjelző területhez van hozzáférése, illetve hogy mely ajtókon léphet be. Nyomon követhető, hogy az elmúlt időszakban hova lépett be a kérdéses személy és mely behatolásjelző területeket hatástalanította vagy élesítette. Az eszközfán keresztül lekérdezhetők például azok is, hogy egy ajtón egy adott idő intervallumban mely személyek haladtak át, esetleg, hogy egy behatolásjelzőterületet kik kezeltek. Az adott eszköz térképéről rögtön meghívható az ott lévő kamera rögzített képe is. Mindez pár egyértelmű klikkeléssel rendkívül rövid idő alatt tehető meg.

A nagy biztonságtechnikai rendszerek esetén már problémát jelenthet a védett telephelyen lévő fluktuáció. Mivel a vezetők esetleg nem látnak rá közvetlenül a kiadott kódokra és érvényes kártyákra, ezért nem biztos, hogy egy már elbocsátott alkalmazott kódja törlésre, illetve a kártyája visszavonásra került. Az ATS Advisor Manager segítségével a kódmenedzsment biztosított. Bármikor kiadhatunk vagy visszavonhatunk PIN-kód és kártyajogosultságot a rendszer bármelyik központján, illetve láthatjuk, hogy hol, kinek és mihez van jogosultsága.


Biztonságtechnikai vezetők az alábbiakat mondták
az Advisor Managementről:


„Végre ellenőrizhetem, hogy egyáltalán
használják-e a riasztórendszert az őrök!”

„Úgy látom, végre merik használni a rendszereket,
mert így sokkal egyszerűbb kezelni azokat!”

„Végre ellenőrizhetem, hogy mit csináltak karbantartáskor,
egyáltalán hozzányúltak-e a rendszerhez?”



Ahhoz, hogy a végfelhasználók hatékony, könnyen használható rendszert kapjanak, a telepítőknek naprakész tudással kell rendelkezniük, ezért is tartunk ügyfeleinknek gyakorlatias oktatásokat az egyes termékeinkről. Rendszeresen induló műszaki tanfolyamainkról, illetve bármilyen egyéb együtt­működésről érdeklődjön alábbi elérhetőségeink egyikén.



■ Kérjük, látogasson meg bennünket a SecuriForum H4-es standján!




   PartnerTech Kft.
1149 Budapest, Angol u. 32.
Tel.: +36 1 433 0100
E-mail: iroda@partnertech.hu
Web: www.partnertech.hu
