SHARPDOME a PTZ technológia legújabb vívmánya
Éles képek, minden szinten!
A Pan-Tilt-Zoom (PTZ) kamerák kiválóan alkalmasak különböző nagyobb területek pl.: bevásárlóközpontok, utak, sportcsarnokok megfigyelésére. A kamerák képesek forogni, dőlni, hogy nagyobb területet fedjenek le, illetve egy-egy érdekesebb helyre rá tudnak közelíteni. Ugyanakkor egy hagyományos dóm nem lát saját horizontja fölé. Ez problémát jelent olyan helyszíneken, ahol eltérő magassággal szembesülünk, mint mozgólépcsők, dombos utak vagy meredek helyek. A felfelé korlátozott kilátás, csökkenti a hagyományos PTZ kamerák használati értékét.
A gyártási folyamat miatt a hagyományos kamera dómok nem tökéletes gömb alakúak. Ebből kifolyólag a dóm belsejében lévő kamera torz képet ad. Amikor a kamerát megdöntjük, akkor a távolság a kamera lencséje és az átlátszó bura között változik. Ez visszatükröződést okozhat. Sharpdome használatával ezek a problémák kiküszöbölhetőek.
■ A hagyományos dóm korlátai
A hagyományos dóm kamerák átlátszó burája nem tökéletesen gömb alakú, hanem egy kerek részből áll, ami lényegében egy félgömb és egy egyenes rész.

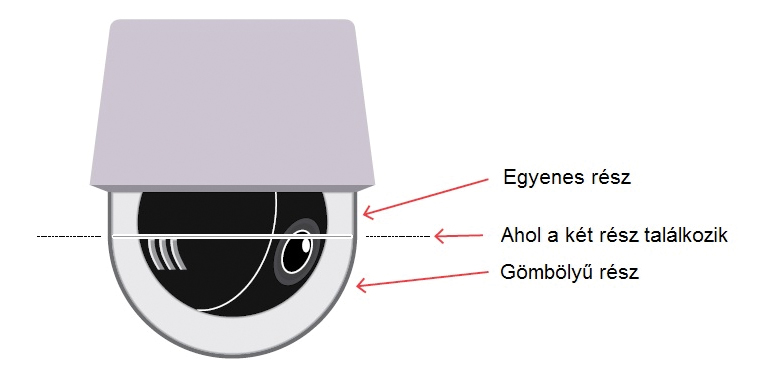

Egy hagyományos dóm kamera példája
A transzparens bura lencseként működik, megtöri a bejövő fényt. Ahol a gömbölyű rész találkozik az egyenes résszel, a törés megváltozik és torz képet eredményez. Az átmenet a gyártási folyamat eredményeként születik és a biztonsági kamera iparág egyik legáltalánosabb problémáját okozza. Ez a felület (átmeneti rész) az adott magasságban megzavarja a kamera látószögét és egy keskeny, de fontos részen elmosódik a kép. A kép kiszélesítésére persze van mód, ekkor kevéssé lesz zavaró, simább lesz az átmenet, ugyanakkor nagyobb lesz az elmosódott rész.
Mostanáig csak egy teoretikus megoldás létezett a problémára, és ez a kerek dóm. Ugyanakkor ezt a dómot nem lehet fröccsöntéses gyártással készíteni, márpedig ez biztosítja a legmagasabb optikai minőséget. Fröccsöntésnél, mind a belső, mind a külső szerszámra szükség van, de a belső szerszámot nem lehet kivenni miután a dóm elkészült.
Egy másik probléma, hogy a hagyományos dómba helyezett kamera nem lát tisztán a saját horizontján felül. Ez akkor problémás, ha a kamerának olyan területet kell megfigyelnie, ahol különböző szintmagasságok vannak. A kép elmosódottabbá válik, minél magasabbra döntjük. Ezt a jelenséget tükrözésnek hívjuk.

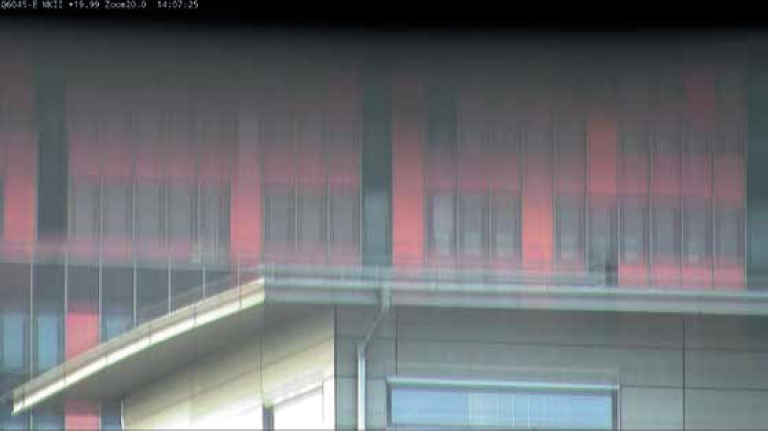

Tükröződés egy hagyományos dóm kamerában 20°-os döntés és 20x zoom mellett
■ L-érték fogalma, jelentősége
A legtöbb dómban a kamerát a gömb középpontjához viszonyítva lejjebb teszik, hogy kiküszöböljék a törést, ami a két rész találkozásánál keletkezik. Ha lejjebb kerül a kamera, akkor nagyobb döntési tartományt kapunk. Minél nagyobb ez a tartomány, annál szélesebb területet tud a kamera megfigyelni. Ezzel párhuzamosan viszont romlik a képminőség is.
A függőleges távolságot, az eltérést az egytengelyűségtől, más szóval a gömb középpontja és a kamerablokk optikai tengelye közötti eltérést L-értéknek hívjuk.

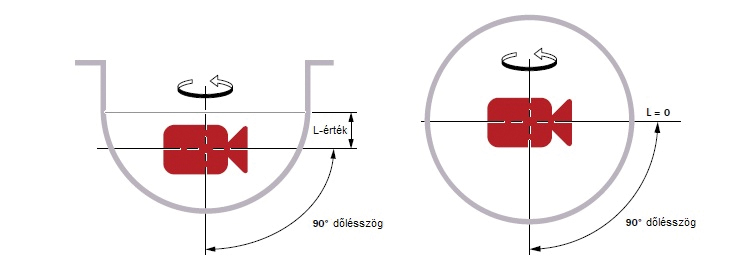

A legtöbb dóm L-értéke szemben a kamerablokk optimális elhelyezésével
Az L-érték egy fontos érték, ami meghatározza a képfelbontás feltételeit. Az optimális képminőség eléréséhez a kamerablokknak a gömb középpontjában kell lenni, ahol az L-érték 0.
■ Sharpdome
Használatával a kamera képminősége kiegyensúlyozottan kiváló az állandó L-értéknek köszönhetően. A kamera képfelbontása nagyban növekszik – a Sharpdome-ot akár 4K Ultra HD minőségre is kvalifikálja.
Egy innovatív technológia megoldja a hagyományos dómnál felmerülő problémákat is: Sharpdome-ban, a gömb 39°-ban meg- döntött, a képminőség optimalizálása érdekében.
A dóm megdöntésének számos előnye van. A döntés lehetővé teszi, hogy a kamerát a gömb középpontjába helyezzük, amivel az ideális 0 lesz az L-érték. Mivel az átlátszó bura lencseként viselkedik, ezért a kamera lencséjének egyenlő távolságban kell lennie az átlátszó burától minden forgási pozícióban, hogy elkerüljük a kép torzulását és a szellemképeket. A döntött dómmal a kamera teljes látószöge gömb alakú és a kamera mindig azonos távolságra van az átlátszó burától, ami optikailag optimális és minimalizálja a törés és a duplázott képek hibáit.
A hagyományos dómmal szemben, ahol a kameratest egy fix dóm belsejében mozog, a Sharpdome olyan mechanikai innovációkat tartalmaz, amivel az egész dóm forog. Ez párosul az egyedülálló dóm geometriával, és biztosítja ugyanazt az optimális képélességet és színhűséget valamennyi forgási pozícióban. Ez eredményezi azt az egyedülálló lehetőséget, hogy akár 20°-kal a kamera horizontja felett is azonosítani tudjunk tárgyakat és egyenetlen terepen is használhassuk.
A Sharpdome alaposan kidolgozott mechanikájának köszönhetően, az egész dóm tud forogni, szemben a hagyományos dómokkal, ahol a kamera forog a fix dómon belül. A megdöntött Sharpdome forgás közben ugyanolyan optimális képeket nyújt valamennyi pozícióban.

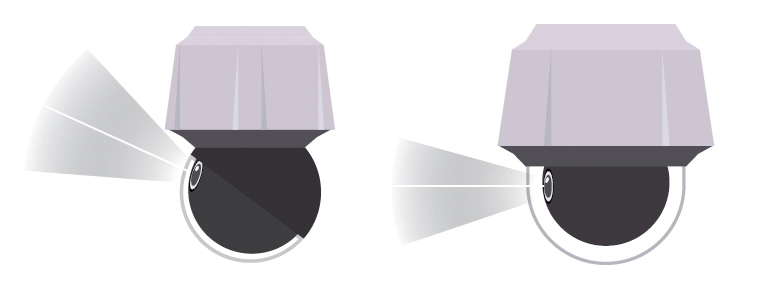

Balra Sharpdome, jobbra egy hagyományos dóm
Már egy kis döntési szögnél is jelentős a különbség a hagyományos és a Sharpdome között. A két L-érték közötti különbség mutatkozik meg a két típusú kamera által nyújtott kép minősége között.

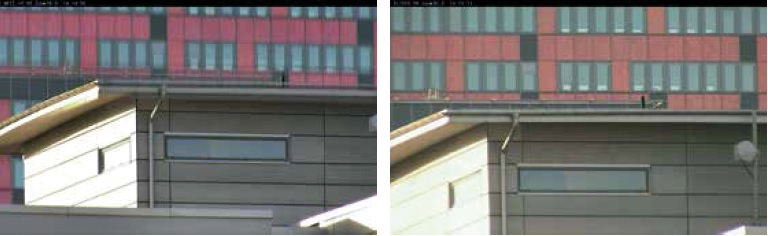

Balra egy hagyományos kamera képe, jobbra egy Sharpdome képe 5°-os döntés és 20x-os zoom mellett

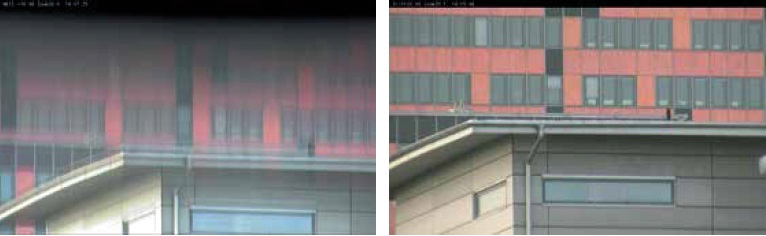

Balra egy hagyományos kamera képe, jobbra egy Sharpdome képe 20°-os döntés és 20x-os zoom mellett
Nagyobb döntési szög mellett a különbség jobban látható.
■ Transzparens borítás
Minél vastagabb az átlátszó borítás a kamerán, annál jobban áll ellen a nagy széllökéseknek. Azt sem szabad ugyanakkor elfelejteni, hogy minél vastagabb az anyag, annál nagyobb a rizikója az anyagban lévő hibáknak. Az anyagban lévő hiba általában nem probléma vastag vagy vékony dómok esetében, ugyanakkor a vastag dómok jobban torzítanak és a dupla képek közötti távolság is nő, ezáltal romlik a képminőség és ezáltal romlik a kinagyított képek képminősége is.
A borítás akril vagy polikarbonát anyagból készül. A polikarbonát dómokat nem lehet olyan vékonyra készíteni, mint az akrilból készülteket, mivel az olvadt polikarbonát nem olyan folyékony, mint az akril. Az akril dómok általában nem UL hitelesítettek, mert túlságosan ridegek és megbuknak a kötelező UL teszteken. A Sharpdome polikarbonátból készül, ami megfelel az Underwriters Laboratories (UL) követelményeinek.
■ Alkalmazási területek
Mivel ugyanazt a kiváló minőségű felbontást nyújtja minden környezetben, ezért a Sharpdome jól adaptálható olyan közterületeken, ahol eltérő domborzati viszonyok vannak, mint pl.: sportarénák vagy meredek utcák. A Sharpdome ideális városi térfigyelésre és kerítésvédelemre, áruházak, nyitott parkolók és más nyílt területek megfigyelésére.

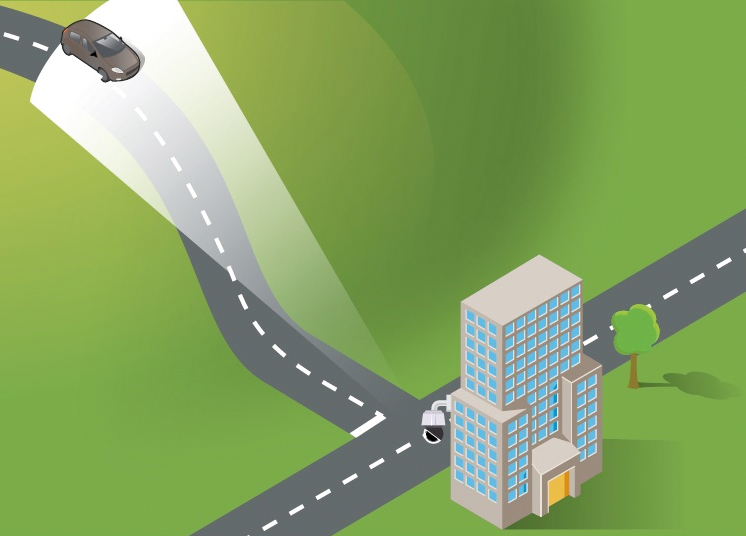

Domborzati különbségek városi környezetben
A Sharpdome használatával javíthatunk különböző területek megfigyelésén. Például, amikor egy riasztás érkezik a tűzoltóságra, akkor a diszpécser a térfigyelő kamerákkal megnézheti a riasztás helyszínét. Sharpdome kamerákkal akár füstöt is érzékelhet, hiszen éles képeket lát.
Üzletközpontokban mozgólépcsőt is megfigyelhetünk a balesetek elkerülése végett de helytelen használatot is felderíthetünk segítségével. Amikor pl. a biztonsági személyzet meglát egyedül egy kis gyereket a mozgólépcső közelében, akkor meg tudja állítani a mozgólépcsőt a baleset elkerülése érdekében. Ha megnyomják a vészjelzőt, akkor a biztonsági személyzet láthatja, hogy baleset történt vagy valami más okból nyomták meg a gombot.
Sportcsarnokokban, hagyományos kamerával nem lehet a nézőtér legalsó sorától a legfelső sorig az összes ülőhelyet végignézni. Sharpdome kamerával ugyanakkor egy adott szekció valamennyi ülését megfigyelhetjük egyetlen kamerával.
Közlekedési megfigyelési helyzetekben egy Sharpdome kamerával a rendszámtáblákat már 300 méterről be lehet azonosítani, terepviszonyoktól függetlenül.
■ Konklúzió
A Sharpdome a PTZ technológia legújabb vívmánya, előnyeivel a városi térfigyelés, forgalomfigyelés, stadionok és más alkalmazások profitálnak. Használatával javul a képminőség a dómon belül, mivel a Sharpdome drasztikusan csökkenti a torzítást, megszünteti a szellemképek problémáját. Mivel a kamerák a saját horizontjuk felett is látnak, ezért kevesebb kamerára van szükség nagy magasságkülönbséggel rendelkező területek megfigyelésére. Így a hardverköltségek is alacsonyan tarthatók. Többé nincs szükség kompromisszumkötésre felbontás, tükröződés vagy korlátozott látószög tekintetében. A döntött Sharpdome használatával ezek a döntési helyzetek nem merülnek fel.
Írta: Bata Miklós – Aspectis Kft. ügyvezetője
Forrás: Axis Communications AB.
