Az AHD (Analogue High Definition, magyarul analóg nagyfelbontás) a hagyományos analóg kompozit videojelre (precízebben CVBS, azaz Composite Video Baseline Signal, alapsávi kompozit videojel) épül. Ennek alapjait felhasználva készítették az új technológiát. Ugyanakkor a szabványos kompozit videojel korlátai miatt, a megapixeles felbontás már nem volt megvalósítható. Ez tette szükségessé ennek a technológiának a megszületését.

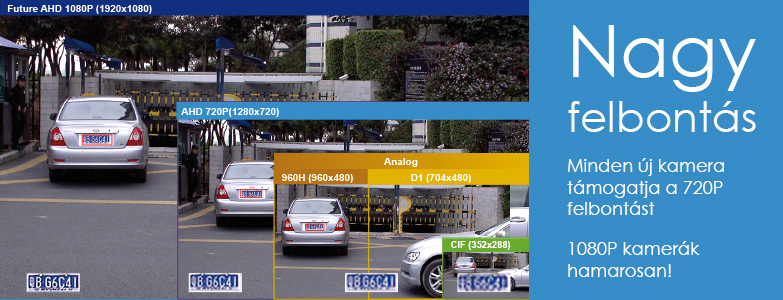

Az AHD típusú kameráknál egyelőre két felbontás létezik; a 720p, azaz HD, ami 1 Megapixeles (1280x720), és az 1080p, azaz Full HD, ami viszont már 2 Megapixeles (1920x1080) felbontást jelent. A felbontásokból is látható, hogy ez valójában 16:9 képarányú képeket jelent, szakítva az eddigi analóg technológiákban jellemzően használatos 4:3 képaránnyal.
■ Új kamera technológiák
A hagyományos analóg kamerákat leváltani készülő új technológiás kamerák az AHD, a CVI, vagy a TVI analóg technológiát használják. Mindhárom technológiát neves gyártók fejlesztették. Az AHD technológia a dél-koreai NEXTCHIP fejlesztetése, akik egyébként csak chipgyártással foglalkoznak. Legszélesebb körben ez a technológia terjedt el, mivel a legtöbb kamera és DVR gyártó ezt a jelfeldolgozó elektronikát használja. A CVI, vagy HD-CVI (High Definition Composite Video Interface = nagyfelbontású kompozit videojel csatlakozófelület) a kínai DAHUA-tól származik, akik kamerákat és képrögzítőket is gyártanak. Végezetül a harmadik a TVI, vagy HD-TVI (esetleg Turbo HD) (High Definition Transport Video Interface = nagyfelbontású videojelátviteli csatlakozófelület) új analóg technológia megalkotója a szintén kínai HIKVISION, akik szintén gyártanak CCTV termékeket. Mindhárom technológia a fenti elven működik, egymáshoz nagyon hasonlóak, de egymással nem kompatibilisek.
■ Új technológiák, kontra analóg és digitális technológiák

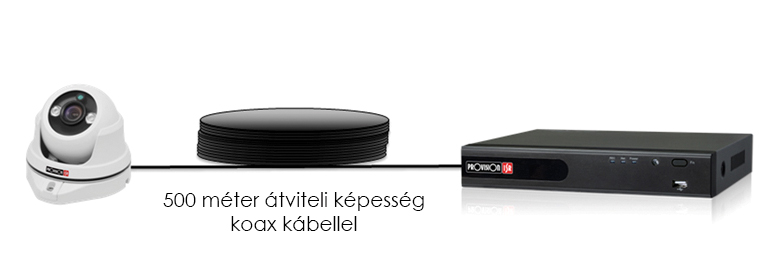

Az AHD, a CVI, és a TVI technológiákat egymással összehasonlítani nem érdemes, mivel teljesen hasonló és azonos alapokra épülő technológiáról van szó. Érdemes azonban ezeket összehasonlítani a hagyományos analóg, valamint a két (IP, és HD-SDI) digitális technológiával. A hagyományos analóg videojelhez képest felbontásban az AHD (CVI, TVI) kamerák lényegesen többet tudnak, hisz már a Megapixeles felbontásra is képesek, azonban a jelátvitelük ugyanúgy analóg. Nagyon hasonlóak a hagyományos analóghoz viszonyítva, mert az alapjuk a kompozit videojel, így az átviteli közeg jellemzően a koax kábel. A hagyományos analóg videojelhez hasonlóan nincs sem jelkésés sem jelszakadozás (képfolyam szakadozás), mert a jel tömörítetlen analóg. Viszont az átviteli távolság akár 500 méter is lehet minden erősítő nélkül. Továbbá lehetőség hogy, (egyes típusoknál és márkáknál) a kamerák tápfeszültség-ellátása is a koax kábelen történjen, vagy akár a riasztási jelek, valamint audió és vezérlőjelek (pl.: PTZ kamerák vezérlőjele) is ugyanazon a koax kábelen menjenek.
A HD-SDI (High Definition Serial Digital Interface = nagyfelbontás soros digitális csatlakozófelületen keresztül) technológia az AHD-val (CVI-vel, TVI-vel) szemben digitális. Digitális, de tömörítetlen. A HD-SDI jelátvitel rövidebb távra lehetséges és csak kiváló minőségű koax kábellel. Ugyanakkor létezik 1 és 2 Megapixel felbontású termék egyaránt. Az IP-technológia viszont digitális, feldolgozott, tömörített, és csomagokba rendezett, ellentétben az analóg AHD-vel, így az IP-technológiából fakadóan a jelben, azaz a képfolyamban csúszások és szakadozások jelenhetnek meg. Az IP-kamerák jelét jelerősítő hálózati eszközök nélkül max. 100m-ig továbbíthatjuk általában UTP kábellel kiépített hálózaton keresztül. Az IP-technológia már lényegesen nagyobb felbontásigényre is megoldást nyújt, például elterjedt már a 3 és 5 Megapixeles, de létezik ennél jóval nagyobb, akár 12 Megapixeles felbontású IP-kamera is.
■ PROVISION-ISR AHD technológia

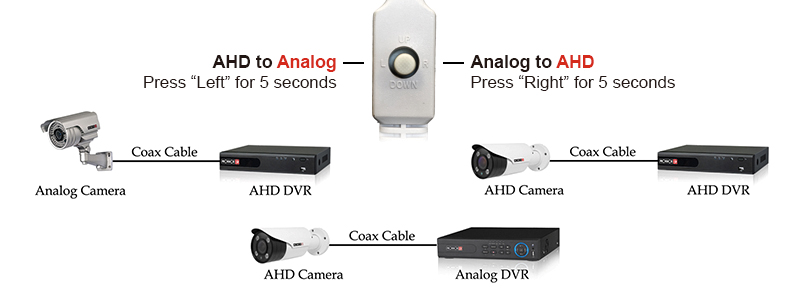

A PROVISION-ISR kínálatában az év elején jelentek meg az AHD technológiás új Eco AHD és Pro AHD terméksorozatú kamerák és a 720p sorozatú DVR-ek. Sokoldalúságuknak és a hagyományos analóg rendszerekkel való kompatibilitásuk miatt azonnal sikert arattak. Az összes új AHD kamera mind az AHD, mind a hagyományos analóg kimeneti jeltípust támogatja. Mindössze egy kattintásra van szükség a kamera OSD vezérlőjével, hogy a kamera a kimeneti jeltípust AHD-ről hagyományos analógra (CVBS-re) váltsa, vagy vissza AHD-re. Analóg módban minden korábban használt eszköz (hagyományos DVR-t, videojel-erősítő és -osztó, valamint hagyományos video Balun, azaz Koax-UTP átalakító, stb…) csatlakoztatható erre a jelre. Az új AHD DVR-eknél a kompatibilitás pedig abban nyilvánul meg, hogy bemenetükre akár hagyományos analóg, akár AHD kamera is csatlakoztatható. Az egyetlen, amire a telepítéskor ügyelni szükséges, hogy az AHD képrögzítőknél a bemenetpárokra azonos jeltípus érkezzen. Ezzel valójában megvalósul a teljes kompatibilitás, így a hagyományos analóg rendszerek könnyen átalakíthatóak az új, már Megapixeles felbontást nyújtó új AHD rendszerré. Az eszközök telepítését a szakembereknek a már megszokott módon kell végezniük, nem kell egy új technológia miatt új tudásra szert tegyenek, mint például ami az IP-kamerák telepítésekor elengedhetetlen.
■ Kamerakínálat
A gyártó kamerakínálatában fix és variófókuszos objektívvel is megjelenik a Dome és csőkamerakivitel, melyek kültéri alkalmazásra egyaránt alkalmasak és az éjszakai látásukat a beépített inframegvilágító, valamint a mechanikus Day&Night tulajdonság nagyban elősegíti. A kamerák mind progresszív képalkotásúak, az OSD menüjükben tulajdonságaik finomhangolhatóak, mint digitális zajcsökkentés (2D DNR), háttérfény-kompenzáció (BLC), vagy túlzott fény kioltás (HLC), különféle fehéregyensúly-állítás (ATW/AWC/AWB/MWB), mozgásérzékelés, privát zónák kitakarása, digitális képélesítés. A jelenlegi legnagyobb AHD kamerafelbontás, amit a gyártó most kínál a 720p, viszont hamarosan a 1080p, Full HD felbontás is elérhető lesz. Mindezekkel a tulajdonságokkal az Eco sorozathoz tartozó kamerák is rendelkeznek. A Pro termékvonal annyival tud többet az előző költséghatékony társánál, hogy SONY CMOS képalkotó elemmel szereltek. Inframegvilágítója minőségi, úgynevezett LED tömbös, mely erősebb és egységes megvilágítást tesz lehetővé, lényegesen hosszabb élettartammal.

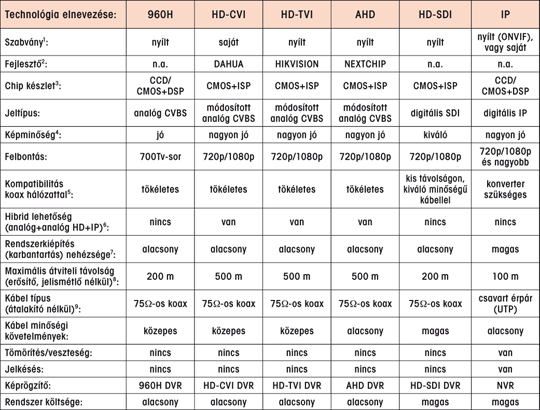

AHD összehasonlító táblázat
Megjegyzések, magyarázat
- A nyílt szabvány azt jelenti, hogy a technológia tulajdonosa korlátok nélkül engedélyezi a technológiájának felhasználását a gyártók részére.
- A technológia kifejlesztője.
- Az alkalmazott képalkotóelem, valamint a jelfeldolgozó áramkör típusa.
- Az eszköz által adott kép látványa. amit a készülékben használt technológia nyújt. A kontúrélesség, színtelítettség, és egyéb képjellemzők, a képen látható tárgyaktól eltekintve.
- Meglévő koax hálózattal kiépített hagyományos analóg rendszer kiváltásának képessége.
- Lehetőség három különböző jelszabványú (hagyományos analóg, analóg nagyfelbontású, IP) kamera csatlakoztatására ugyanarra a képrögzítőre.
- A rendszer kiépítése és karbantartása, valamint fejlesztése, milyen komoly szakmai hozzáértést igényel.
- Mindenfajta hálózati eszköz, erősítő, vagy jeltovábbító nélkül, rendszerhez használatos normál kábel maximális hossza.
- A rendszerhez használatos normál kábel típusa.
A rövidítések jelentése
960H: 960H felbontás, mely a hagyományos analóg CVBS szabványos videojelű kamerák digitális képalkotó elemének és a kamerák képrögzítőjének maximális vízszintes képpontfelbontását jelenti, ami 960x756.
HD-CVI: Új nagyfelbontású analóg technológia a High Definition Composite Video Interface, ami Nagyfelbontású kompozit videojel csatlakozófelületet jelent.
HD-TVI: Új nagyfelbontású analóg technológia a High Definition Transport Video Interface, ami Nagyfelbontású videojel-átviteli csatlakozófelület
AHD: Új nagyfelbontású analóg technológia az Analogue HD azaz, Analogue High Definition, magyarul analóg nagyfelbontást jelent.
HD-SDI: High Definition Serial Digital Interface, ami nagyfelbontás soros digitális csatlakozófelületen keresztül, azaz tömörítetlen digitális nagyfelbontás hagyományos koax kábelen keresztül.
IP: Internet Protocol, ami Internet protokollt jelent, és a CCTV technikában a kameraképek (képfolyam) tömörített, csomagokba rendezett, számítógép- hálózaton továbbított jel típusát jelenti.
CCD: Charge-coupled Device, azaz töltés-csatolt eszközt jelent, és ezt a technológiát alkalmazó képalkotó elemet.
CMOS: Complementary Metal-Oxide Semiconductor, ami komplementer fém-oxid félvezetőt jelent, és ezt a technológiát alkalmazó képalkotó elemet.
DSP: Digital Signal Processor, ami digitális jelfeldolgozó processzort jelent, és ez a kamerában maga a képfeldolgozó áramkör
ISP: Image Signal Processor, kép jelfeldolgozó processzort jelent, és ez a kamerában maga a képfeldolgozó áramkör
CVBS: Composite Video Baseline Signal, alapsávi kompozit videojel, azaz maga a hagyományos analóg videojel
